配線が断線したTB1eの非電動アシスト化を進めていく。今回は不要となったメインスイッチを取り外していく。大した重量ではないが、ハンドル、前輪周りの配線がシンプルになってスッキリする。

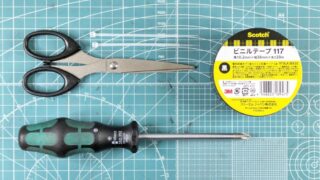

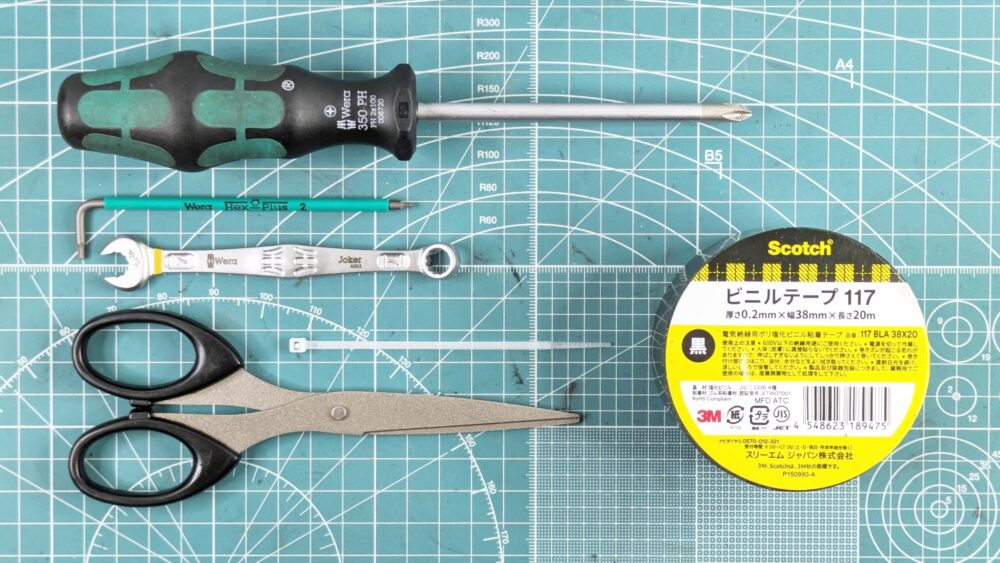

パーツと工具
プラスドライバー #2
Wera プラスドライバー2×100 008720
先端のすべり止め加工でしっかり噛んでくれるのでネジに力が伝えやすく、ネジ山をなめにくい。
六角レンチ 2mm
Wera 950SPKL/9SMN マルチカラーヘックスキーセット 073593
サイズごとに色分けされていて分かりやすく、全長も長めで力が入りやすい。
レンチ 7mm
Wera コンビネーションスパナ 7mm 020199
Weraの工具はサイズごとに色分けされていて使いやすい。
絶縁テープ
3M スコッチ 電気絶縁用ビニールテープ 117 黒色 38mmX20m
外した配線の保護に使用。
ハサミ
絶縁テープと結束バンドのカットに使用。
結束バンド
外して余った配線をまとめるのに使用。使用した物は『約2.5×100mm』。
作業工程

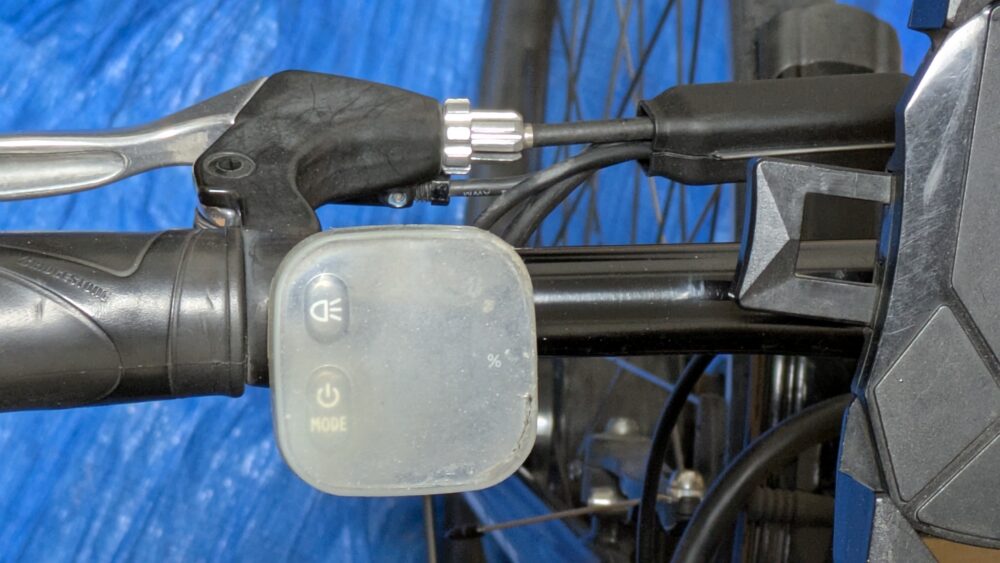

取り合えず、まずはカバーを外す。

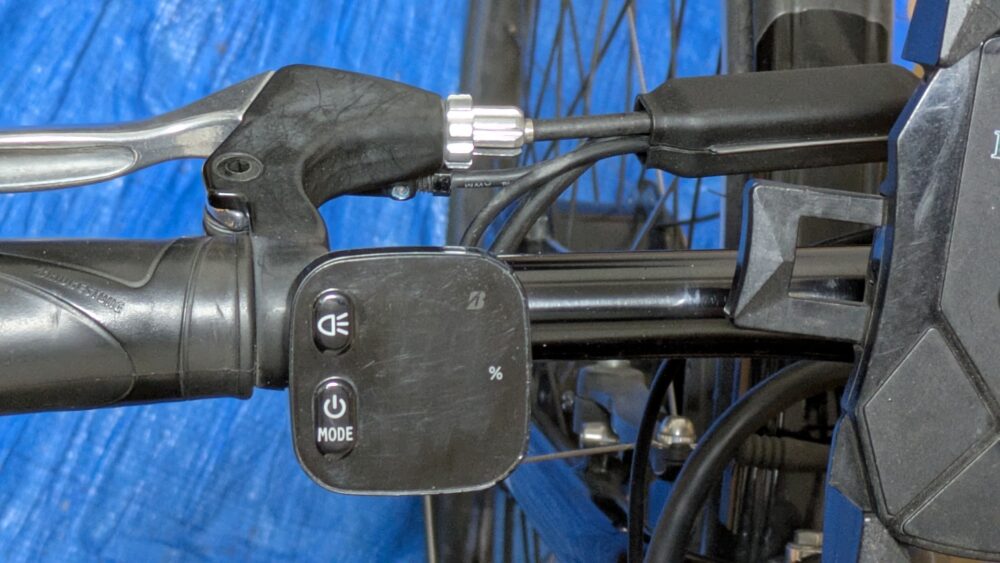

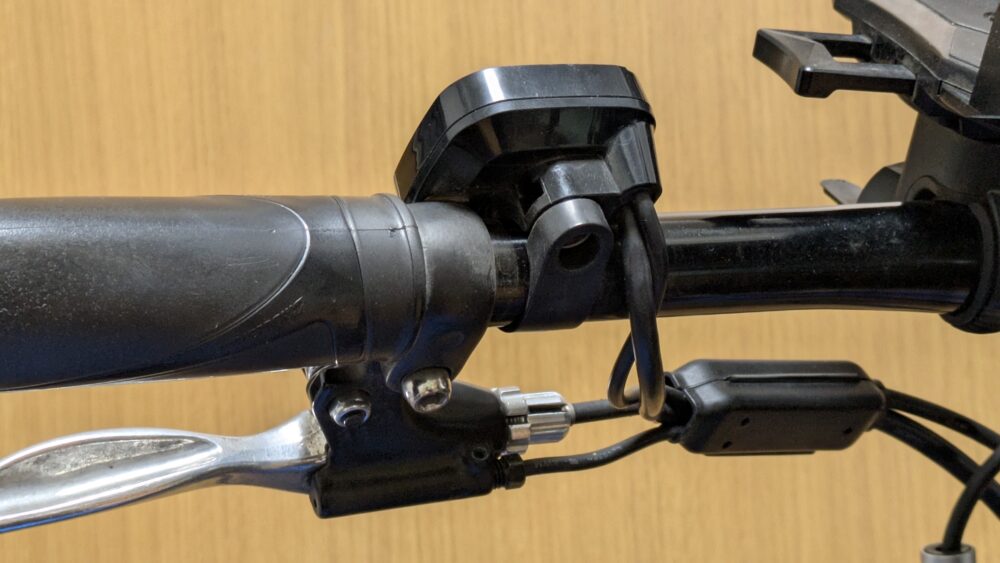

メインスイッチ本体が露出した。

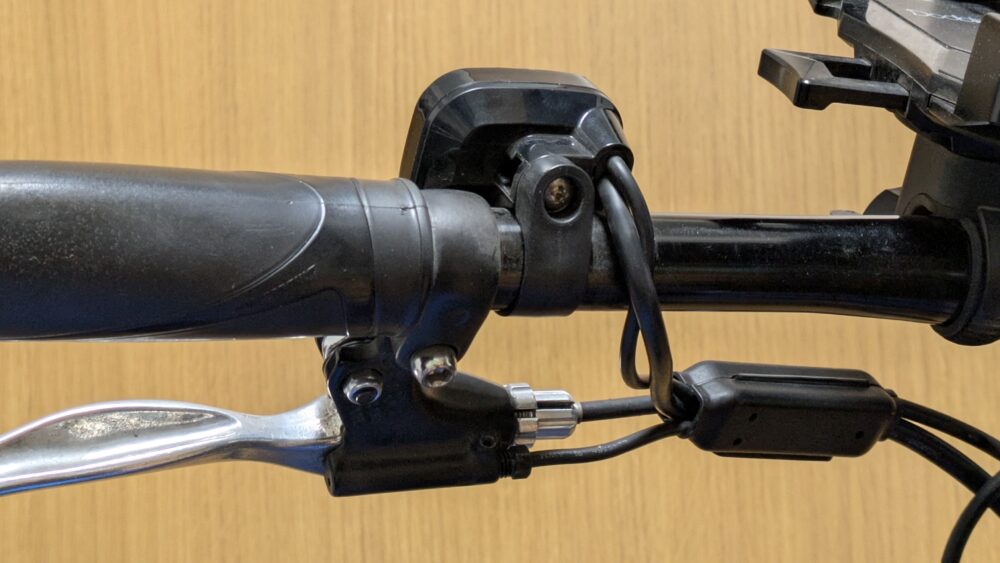

次は裏側のネジ。

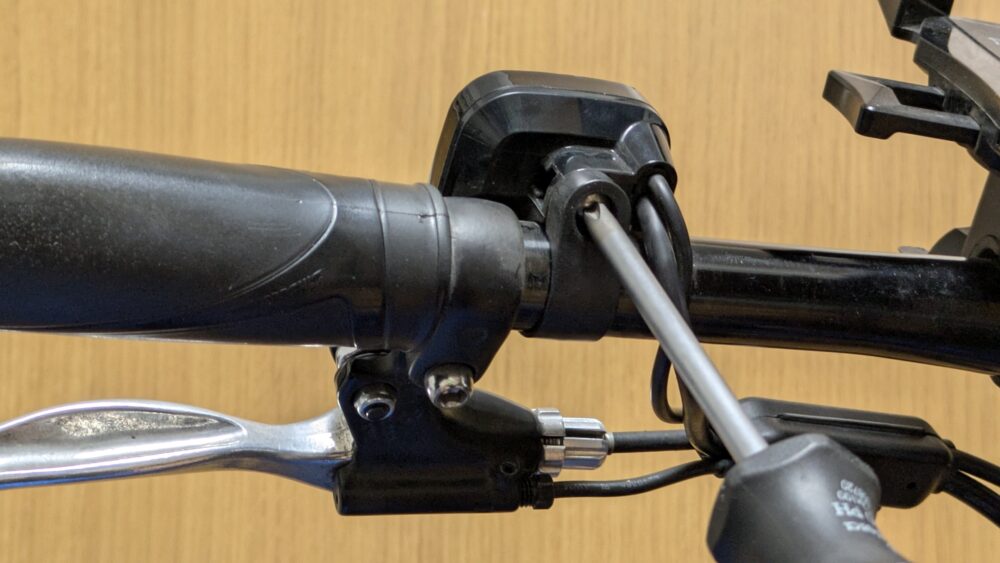

プラスドライバー #2で外していく。
ネジを外した。

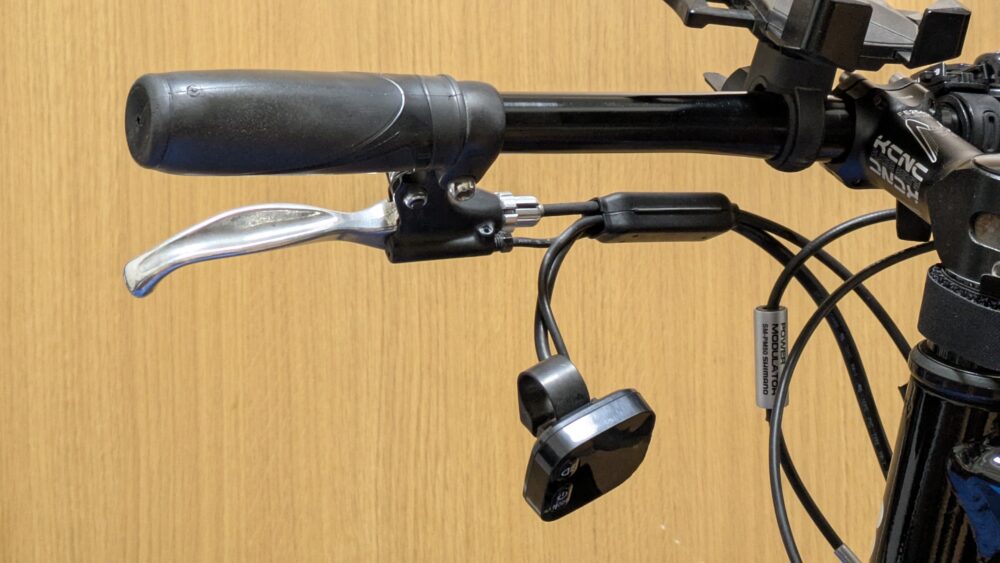

メインスイッチ本体が外れた。

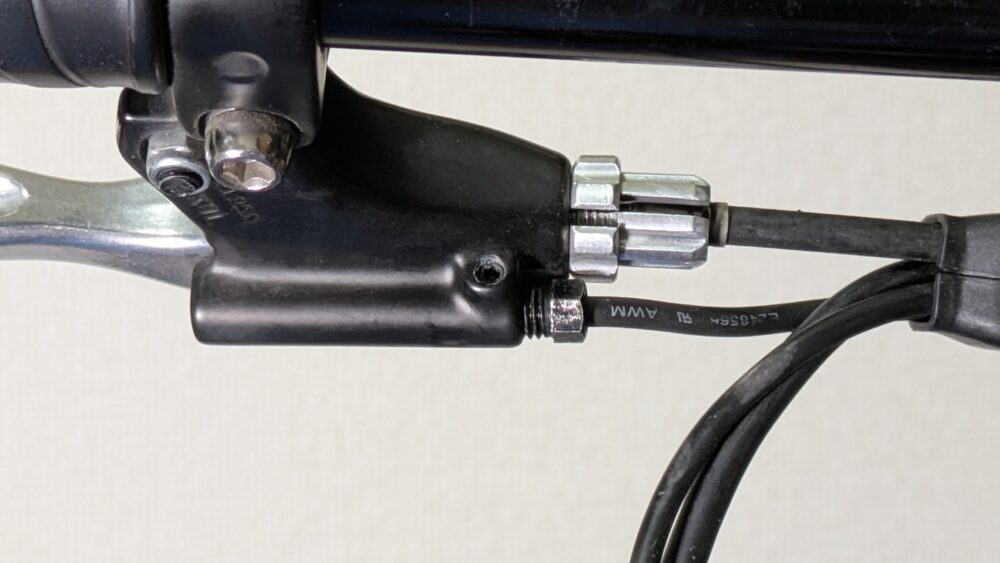

次にリアブレーキに繋がっている、回生充電の配線を外す。

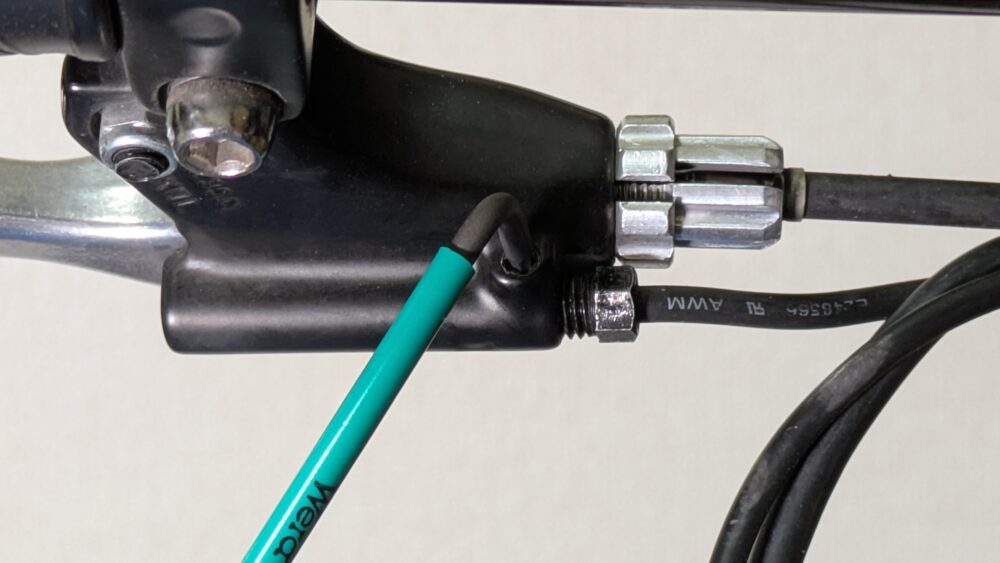

まずは六角レンチ 2ｍｍで、イモネジを外していく。

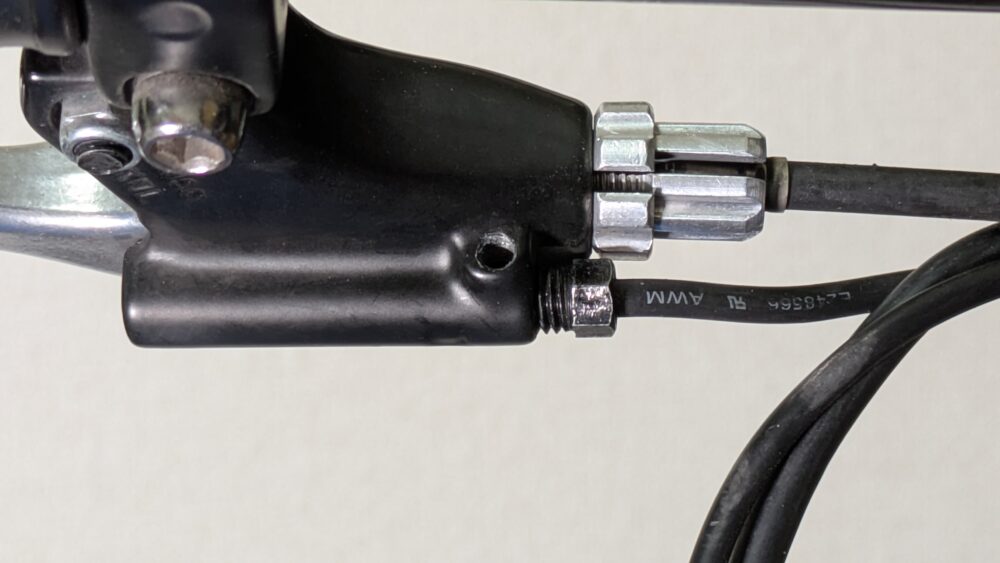

イモネジを外した。

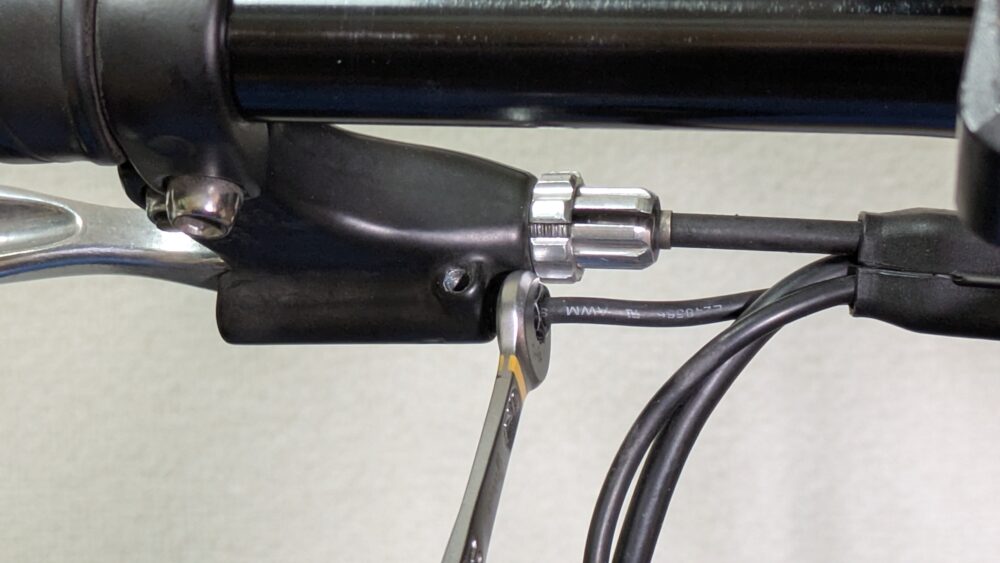

スパナ 7mmでボルトを外していく。

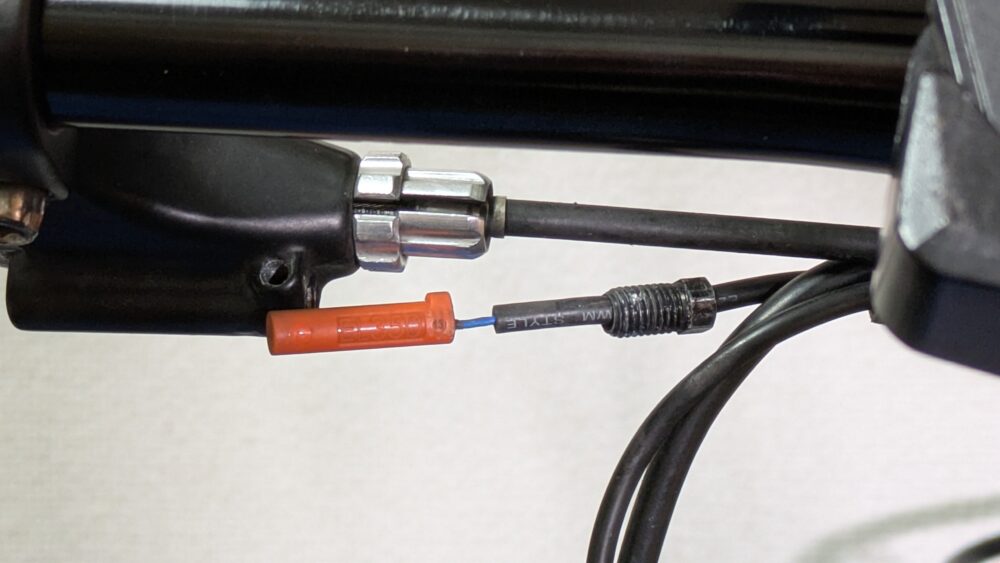

ボルトを緩めて引き抜いた。

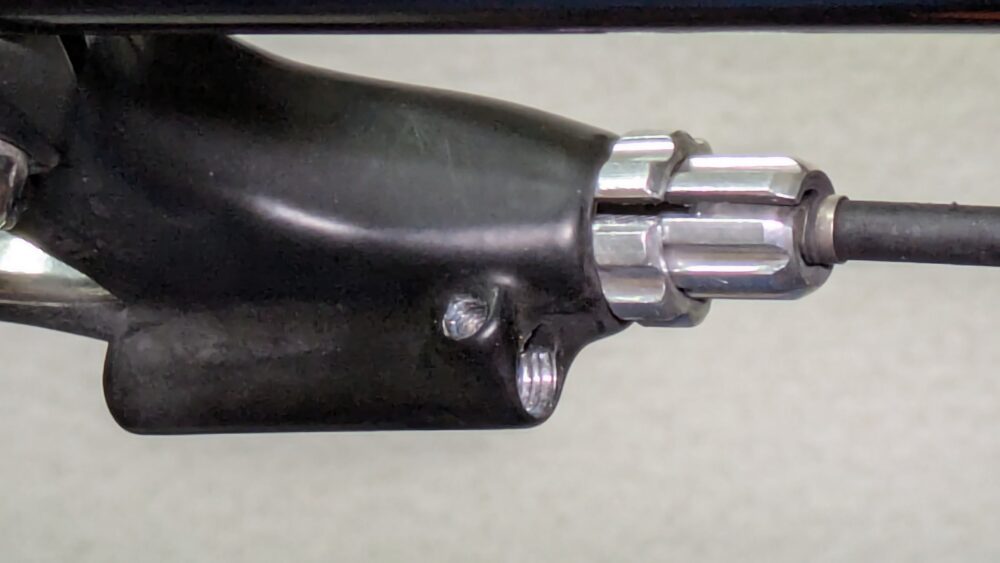

穴が2個所開いてしまった。

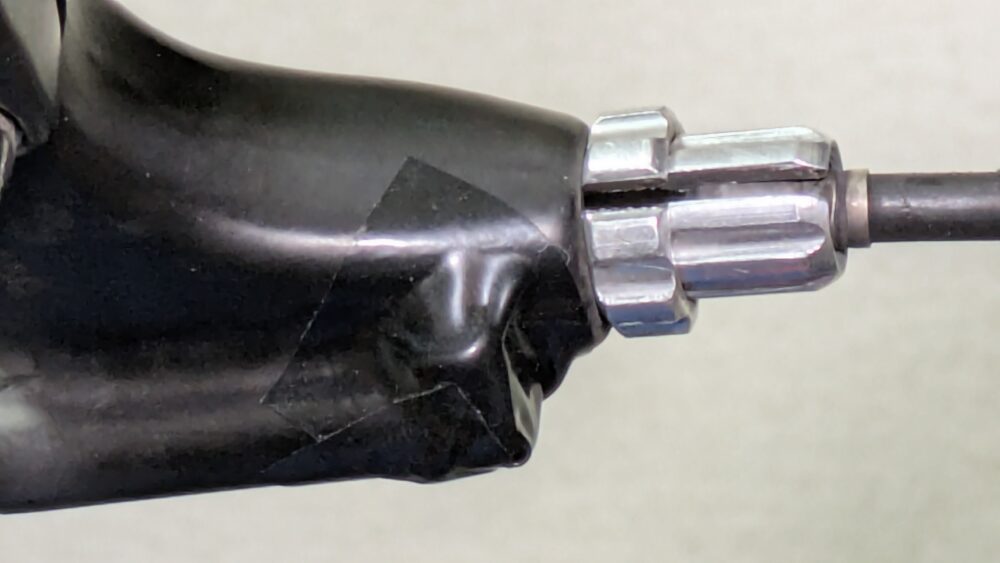

絶縁用ビニールテープで穴を塞いでおく。

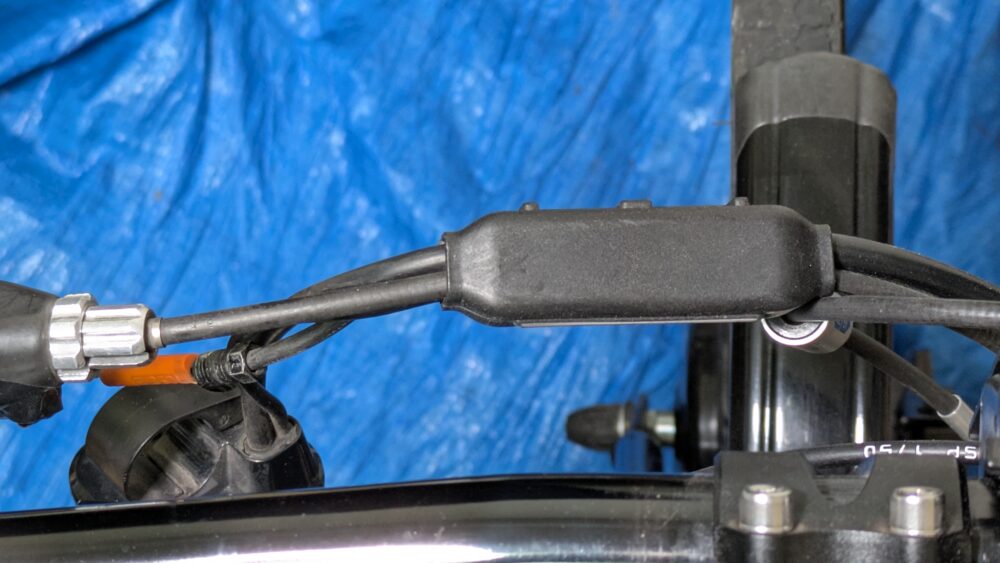

配線をまとめてているカバーを外す。

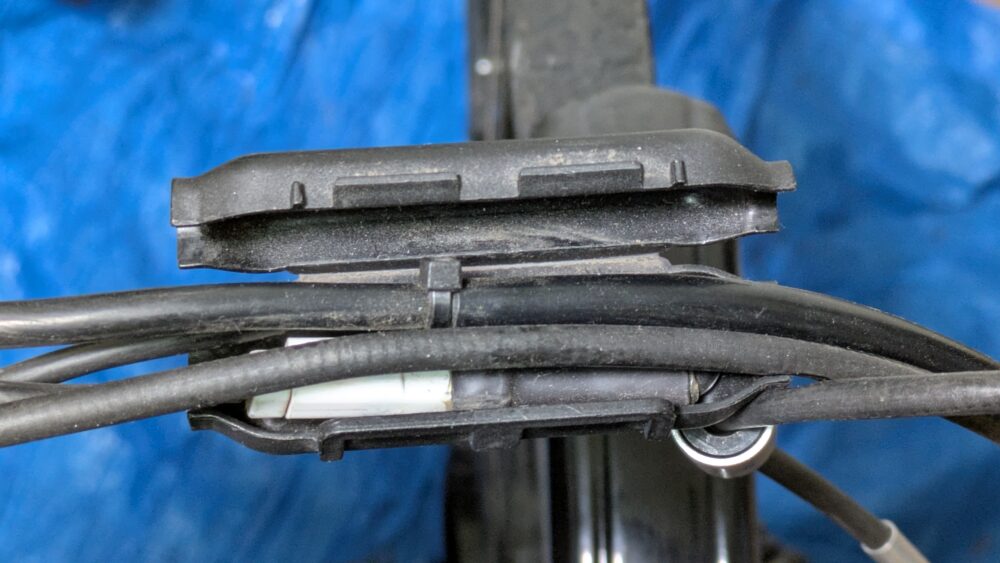

カバーのフタを開けた。

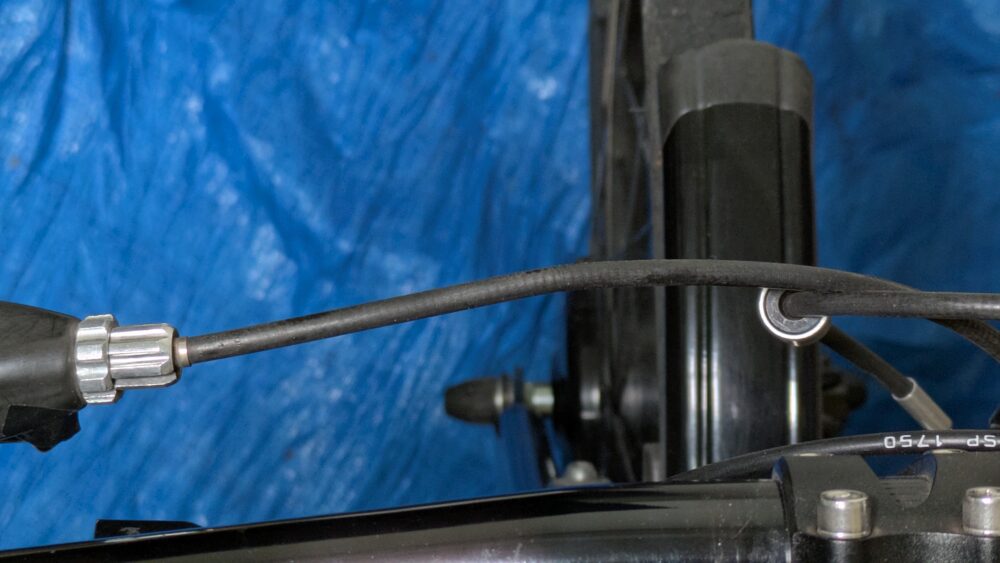

カバーとメインスイッチの配線を取り除いた。

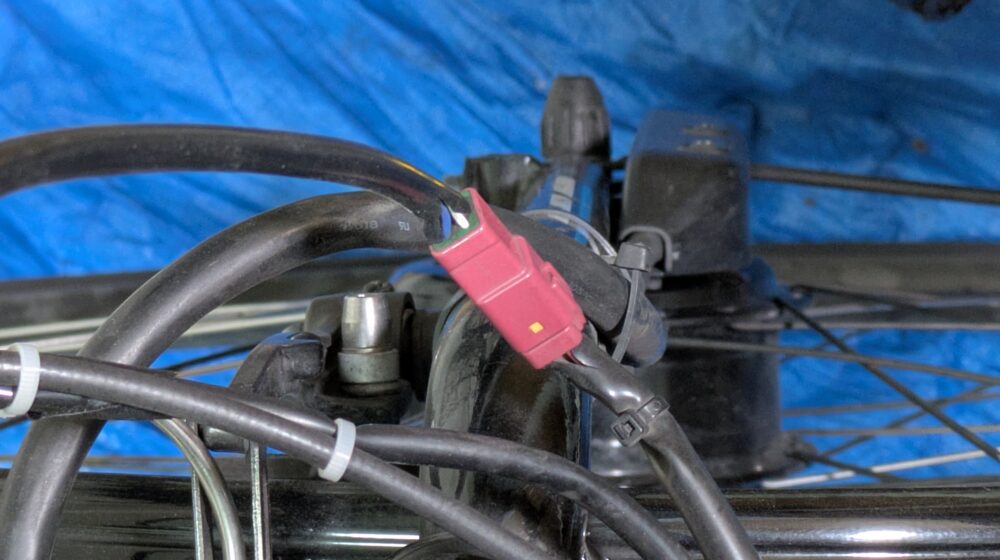

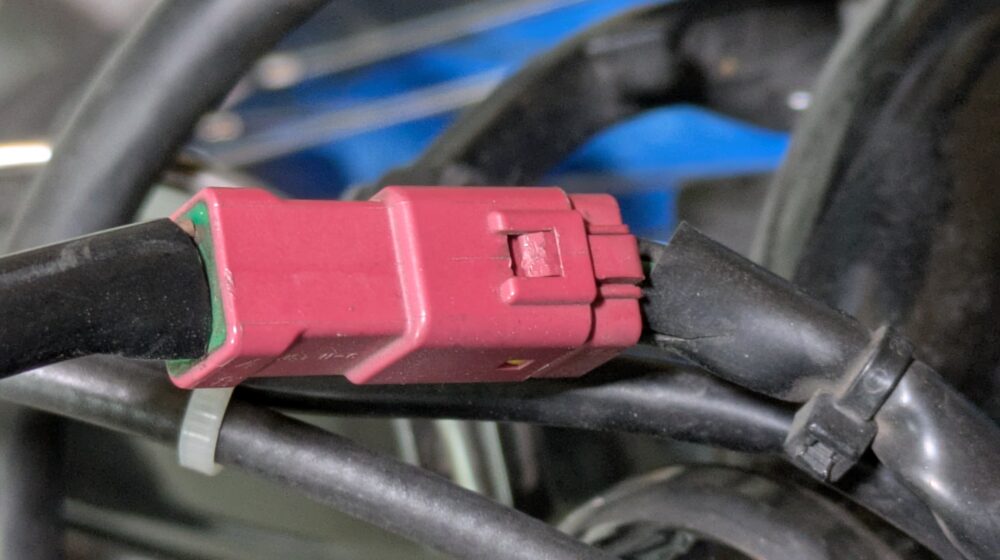

メインスイッチの配線の連結部を外す。
ツメの根本を押さえながら引き抜く。

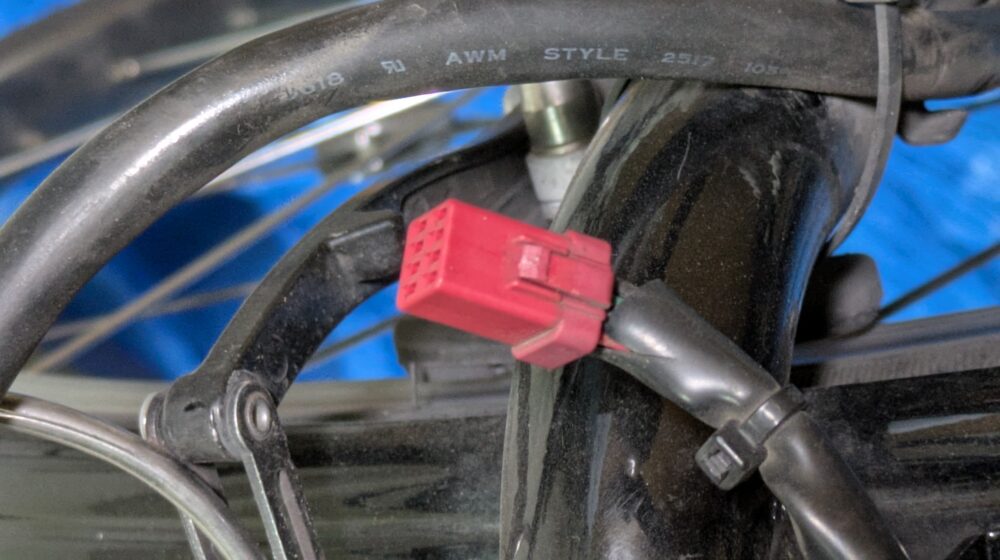

外した。

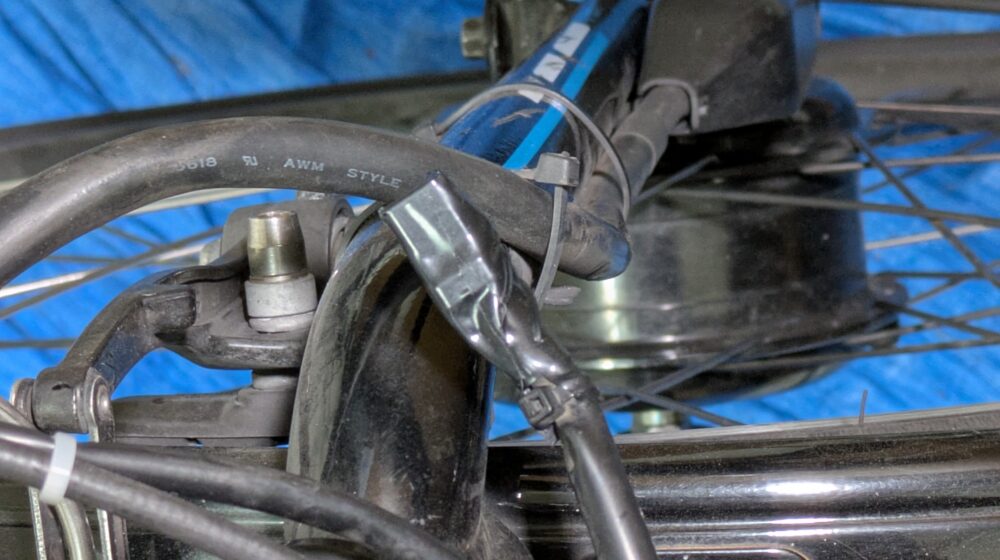

今回はこれ以上の解体はしないので、いったん絶縁用ビニールテープで保護しておく。

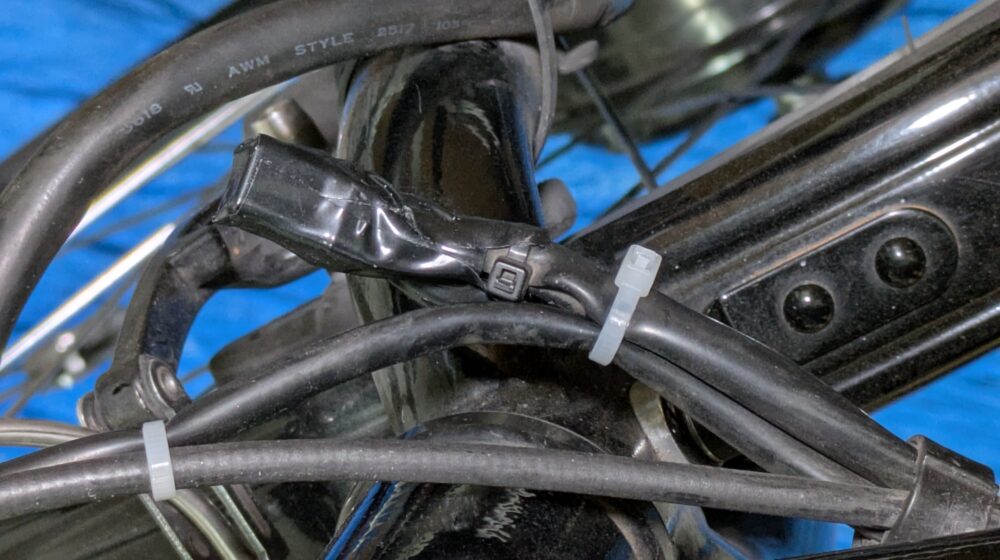

結束バンドで固定しておく。

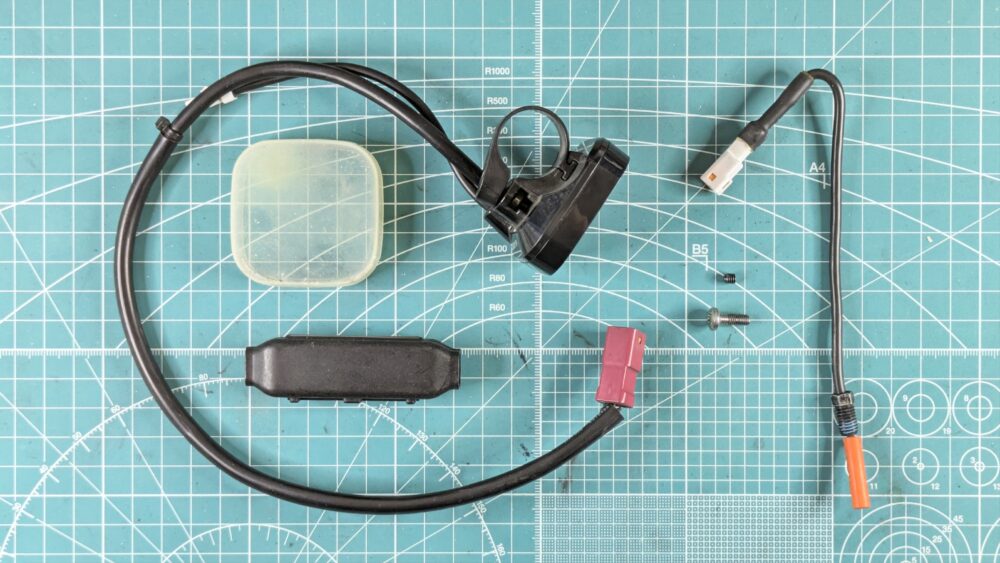

外したパーツ

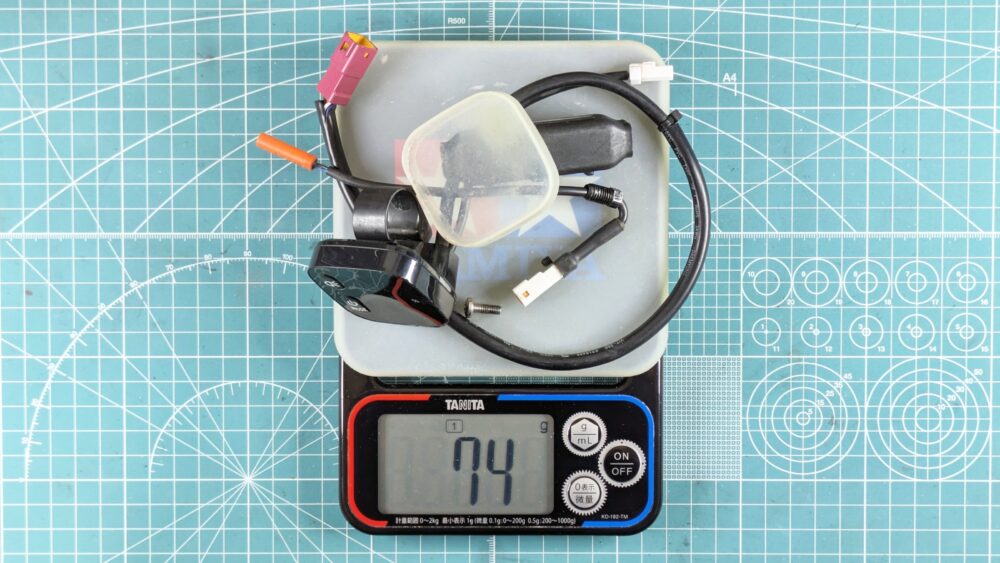

重量は74g。
