TB1eの取り外したクランクを取り付けていく。クランクの左右と、水平に取り付けることに注意。
※写真は本体を逆さまにしているが、クランクの取り付け作業だけなら本体を逆さまにする必要はない。

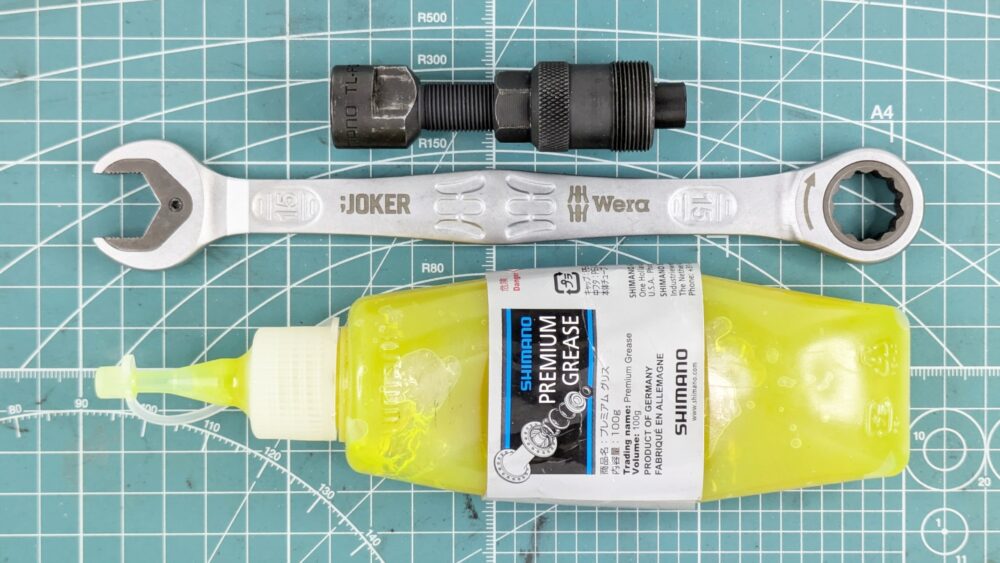

工具
クランクアーム取外し工具
シマノ(SHIMANO) TL-FC11 クランクアーム取外し工具 Y13098210
クランクを取り外す際必要になる専用工具。
スパナ15mm
Wera コンビネーションラチェットレンチ 15 073275
タイヤ交換等、なにかとよく使用する15mmのラチェットレンチ。今回はスパナ部分を使用。Weraはサイズごとに色分けされているので使いやすい。
グリス
シマノ(SHIMANO) ルブリカント プレミアムグリス 100g
色々な場所に使用するプレミアムグリス。今回はクランクの取り付けに使用。
作業工程
※写真は本体を逆さまにしているが、クランクの取り付け作業だけなら本体を逆さまにする必要はない。
取り付け 左クランク
左クランクを取り付けていく。
クランクやペダルに『L』と刻印のある、左クランクを取り付ける。

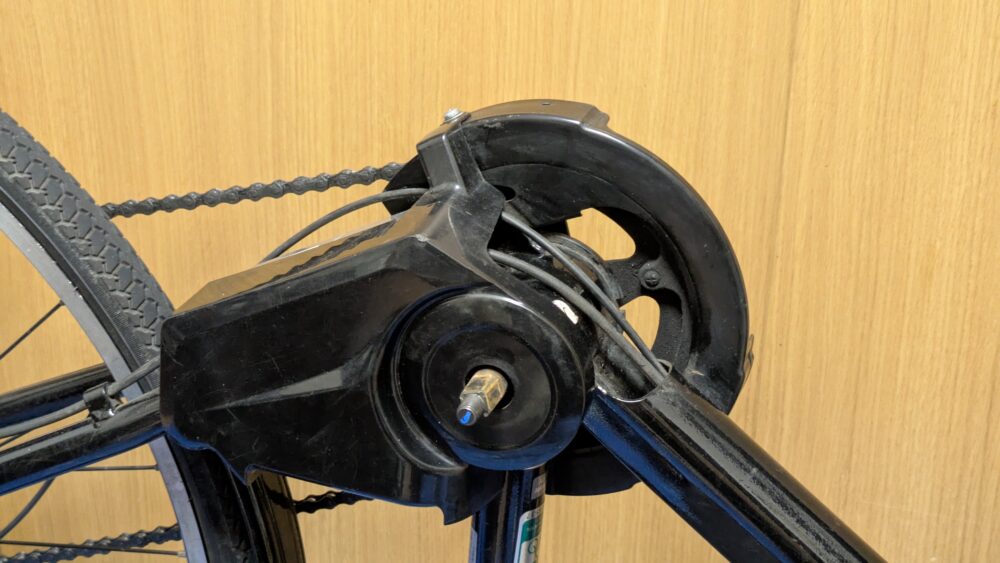

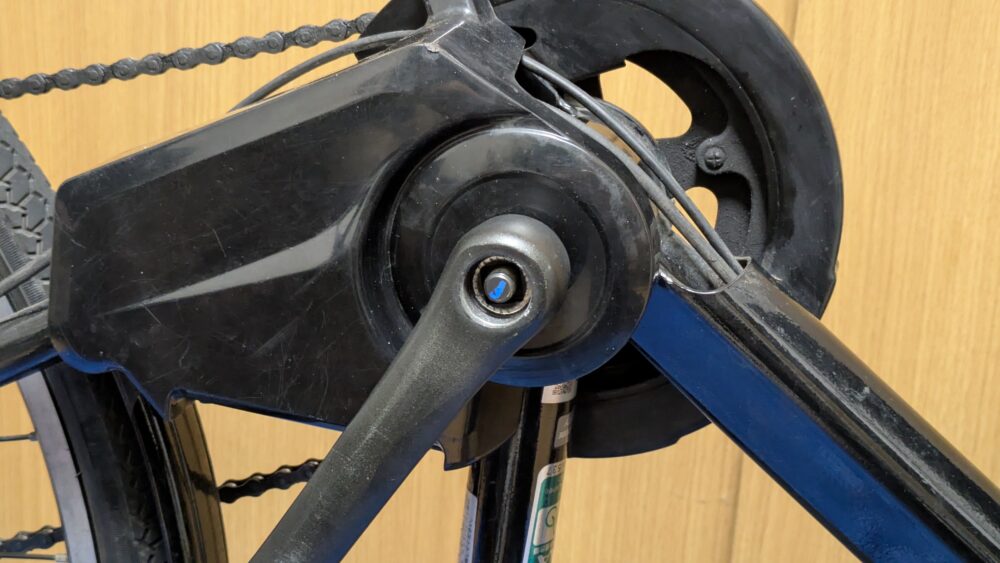

クランクと軸の接触部分にグリスを塗る。クランクを軸に差し込む。
グリスを塗るのは固着防止とサビ防止のため。

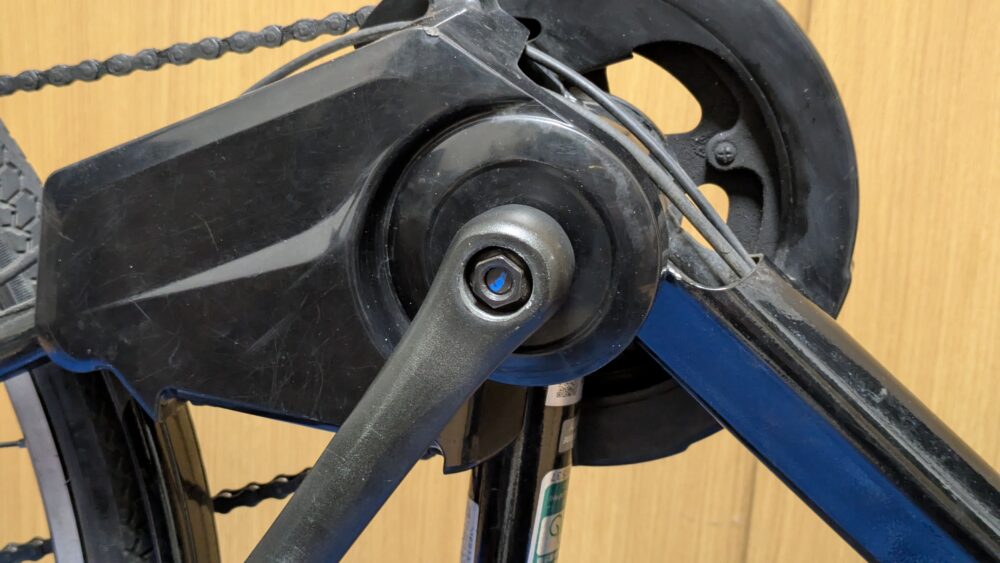

ナットをはめていく。

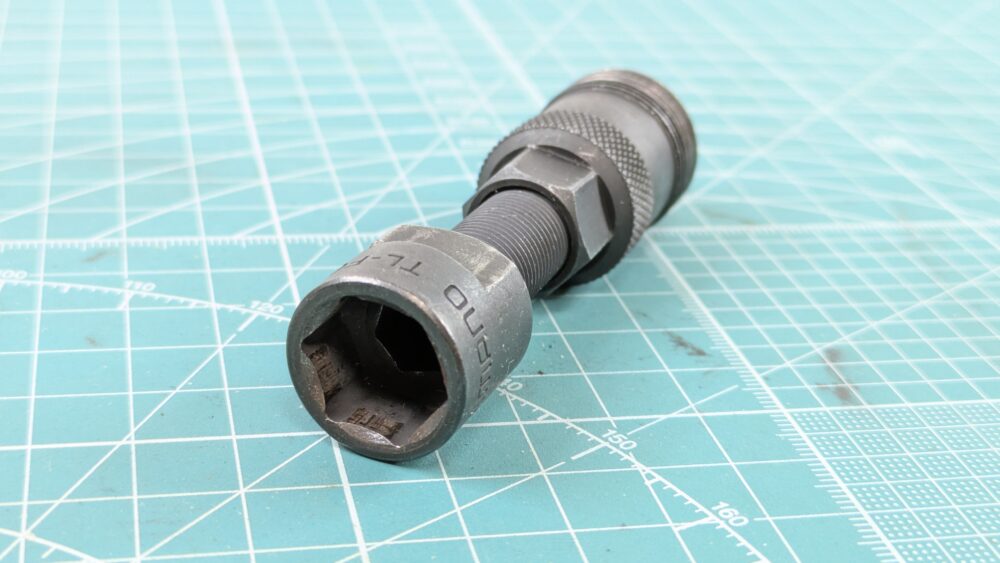

シマノ(SHIMANO) TL-FC11 クランクアーム取外し工具 Y13098210の、こちら側を使用する。

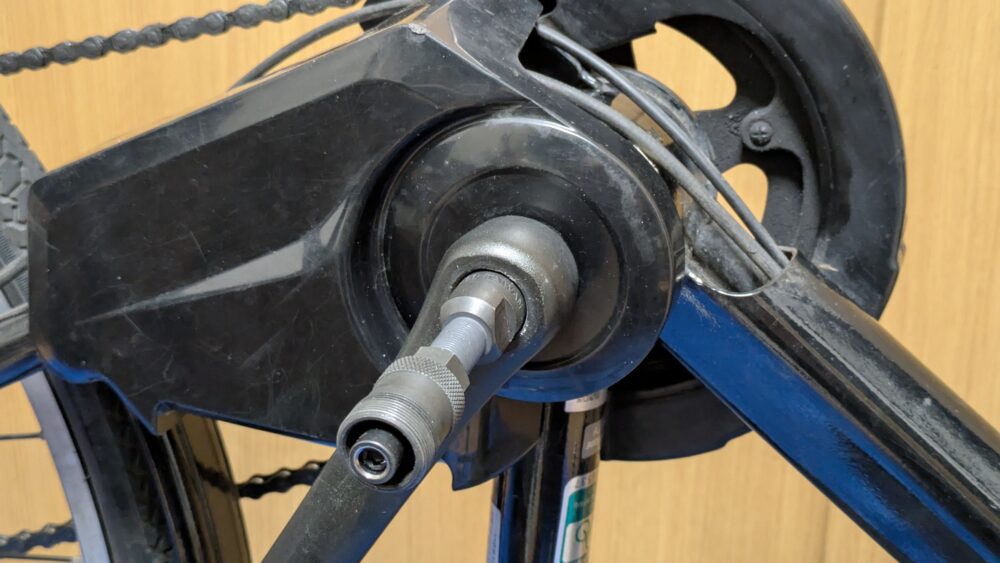

ナットにシマノ(SHIMANO) TL-FC11 クランクアーム取外し工具 Y13098210をはめる。

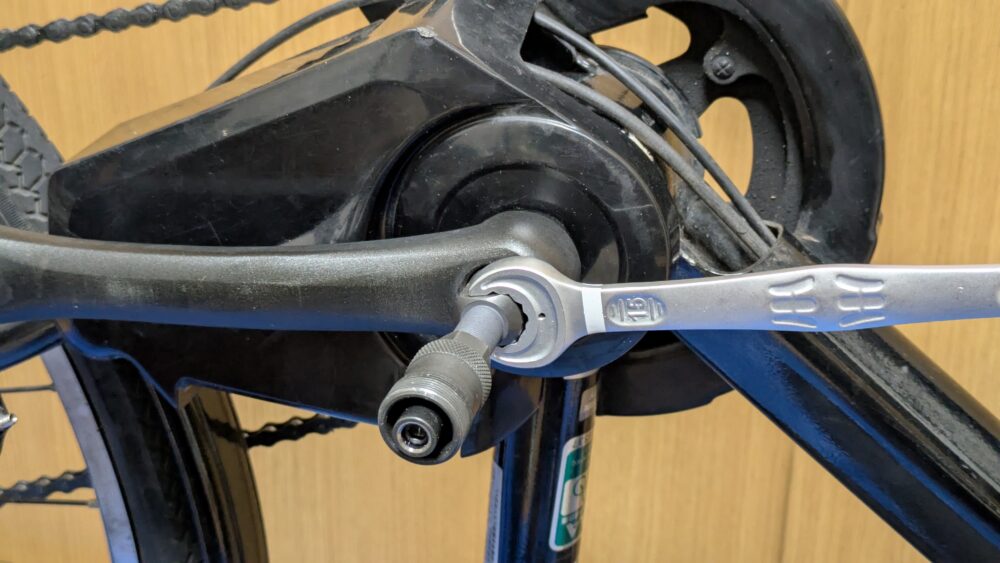

スパナ15mmでナットを締めていく。

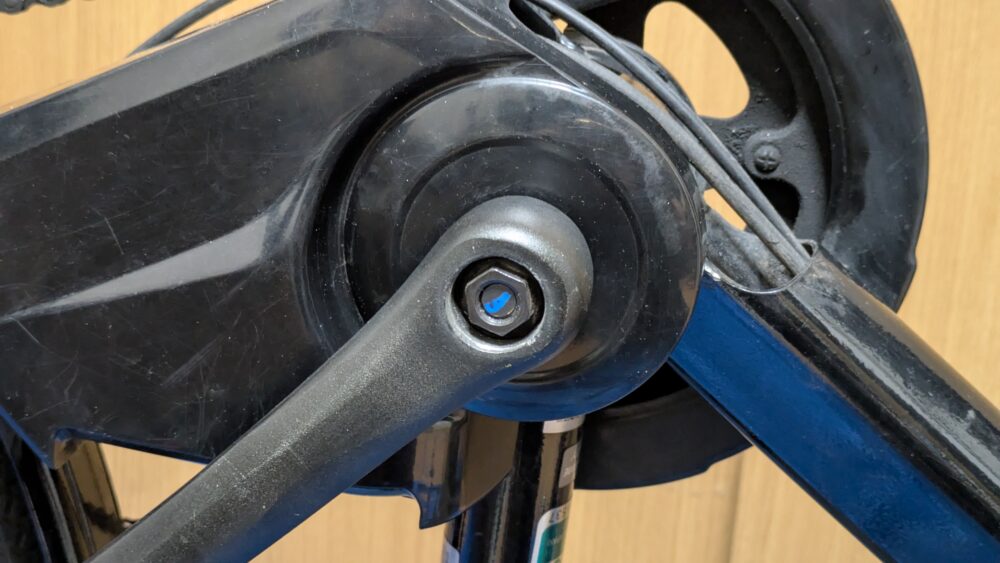

ナットを締めた。

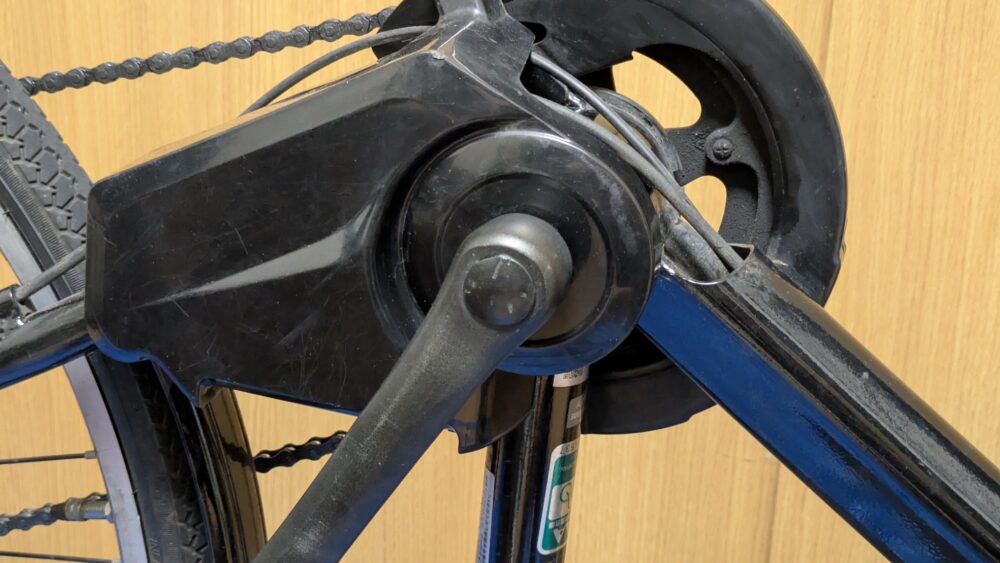

キャップをはめた。

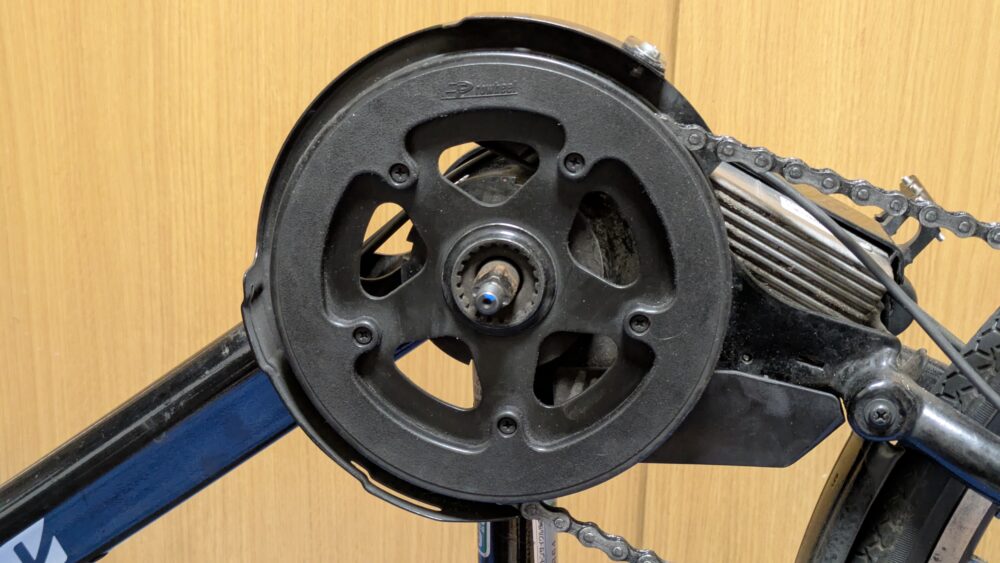

取り付け 右クランク
右クランクを取り付けていく。
クランクやペダルに『R』と刻印のある、右クランクを取り付ける。
クランクと軸の接触部分にグリスを塗る。クランクを軸に差し込む。
グリスを塗るのは固着防止とサビ防止のため。

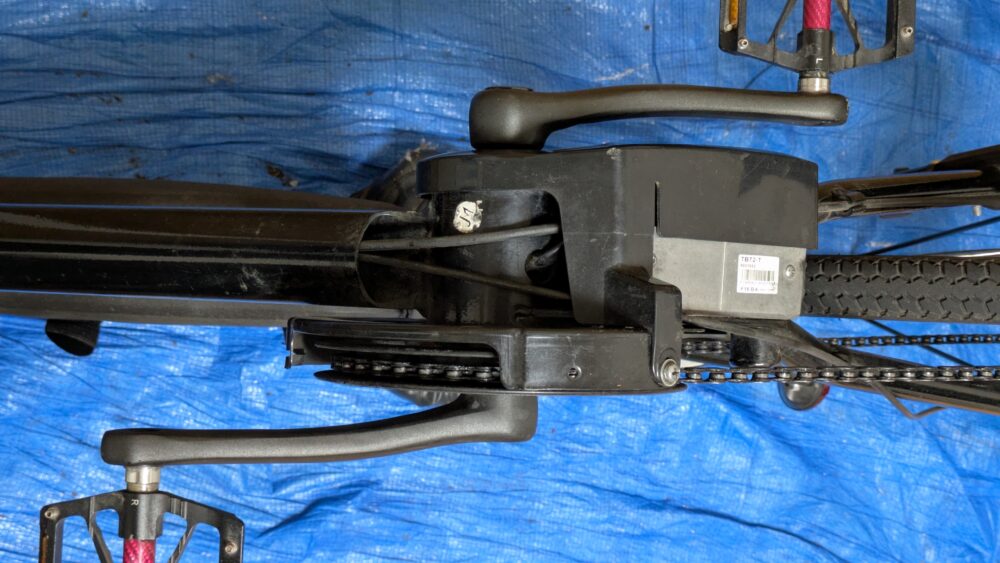

右クランクと左クランクが一直線、水平になるように装着する。

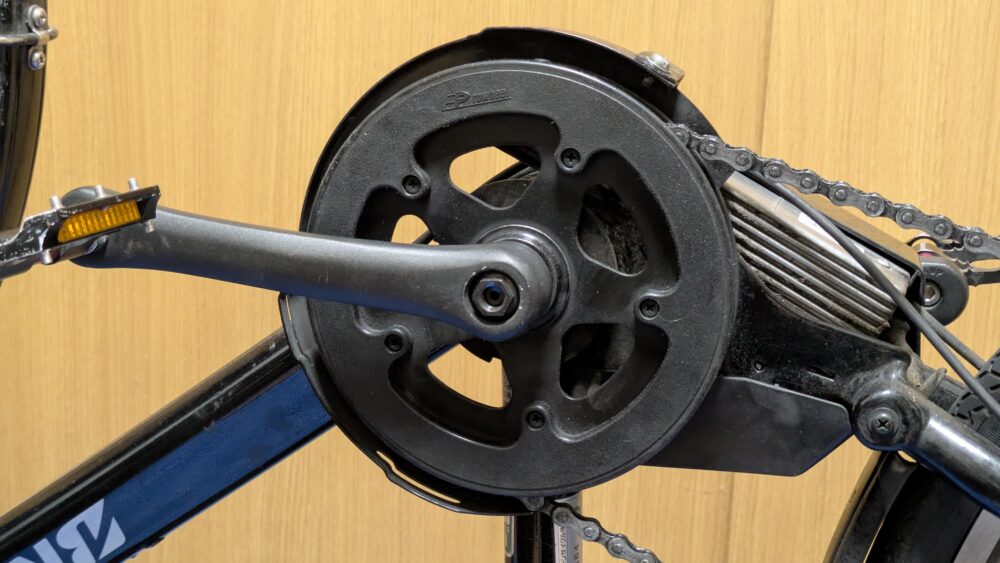

ナットをはめていく。
シマノ(SHIMANO) TL-FC11 クランクアーム取外し工具 Y13098210の、こちら側を使用する。

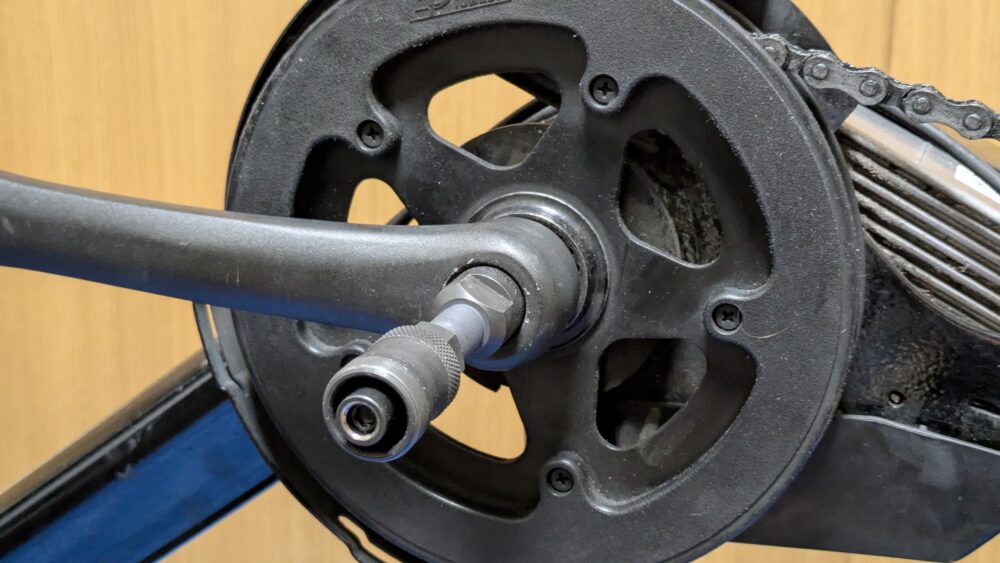

ナットにシマノ(SHIMANO) TL-FC11 クランクアーム取外し工具 Y13098210をはめる。

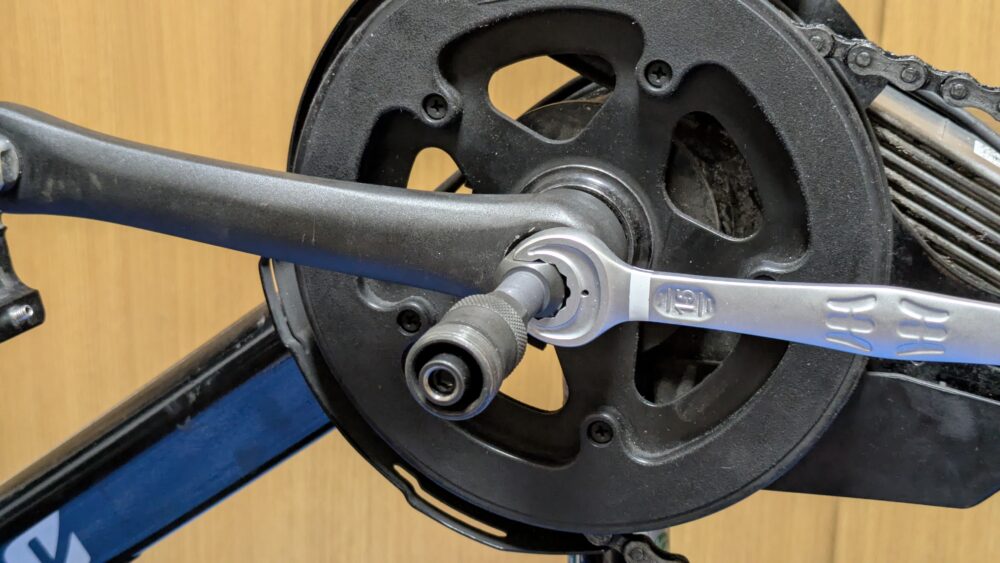

スパナ15mmでナットを締めていく。

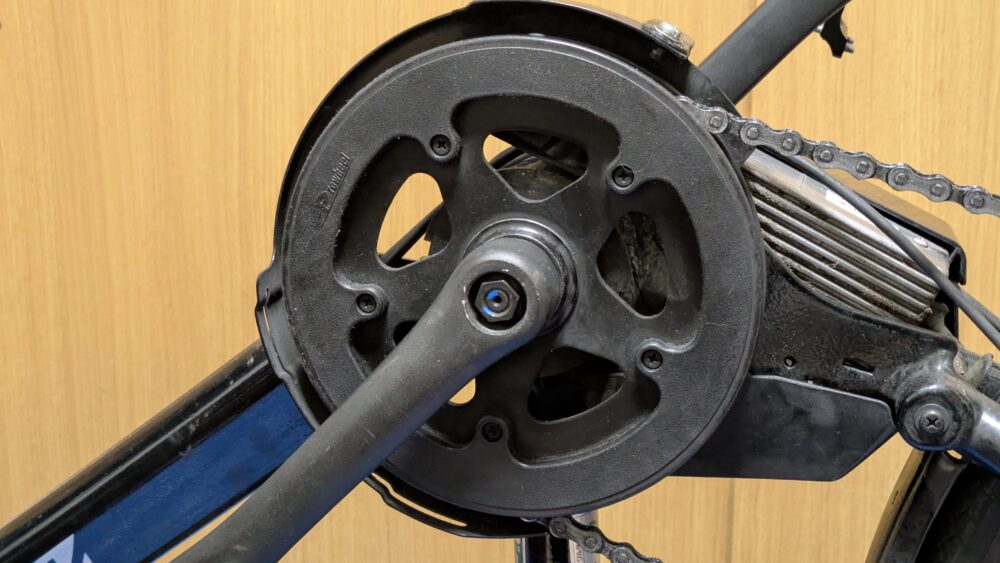

ナットを締めた。

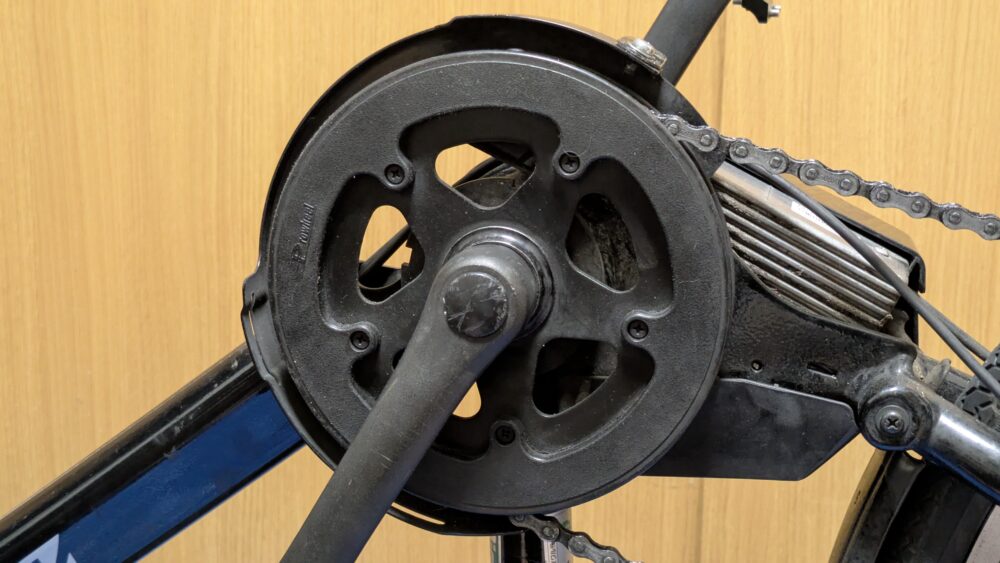

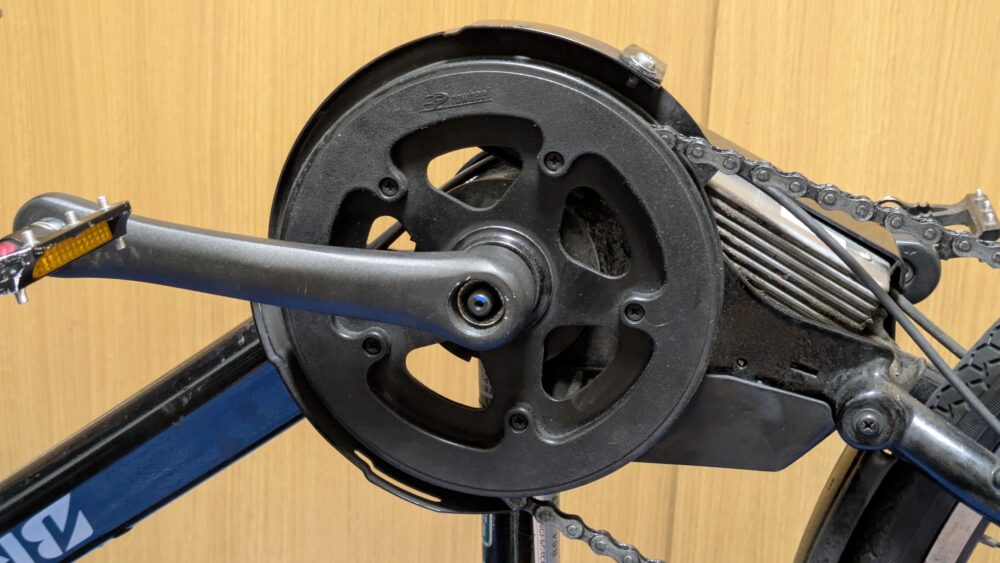

キャップをはめた。
これでクランク取り付け作業完了。
